晶圆划片贴膜机
晶圆划片贴膜机，在业内通常被称为晶圆覆膜机或蓝膜贴膜机（英文：Wafer Mounter）。
它的核心作用是在晶圆切割（划片）之前，将一层带有粘性的保护膜（通常是蓝膜或UV膜）贴附在晶圆背面，并将其固定在金属晶环（Frame）上。这层膜能像“双面胶”一样牢牢抓住晶圆，防止在高速切割时芯片飞散、崩边或移位，同时也为后续的芯片拾取（Pick & Place）提供支撑。
为了帮你更清晰地了解，我将从核心功能、工艺流程、设备分类以及主流厂家四个维度为你拆解：
1. 核心功能与工艺逻辑 🎯
划片贴膜不是简单的“贴胶带”，而是一个精密的机械与光学配合过程：
固定支撑：减薄后的晶圆极脆（可能只有几十微米），贴膜后能增加整体刚性，防止切割应力导致晶圆碎裂。
防崩边/飞片：膜的粘性可以缓冲刀片或激光的冲击力，粘住切割产生的微小碎屑，防止其污染芯片。
辅助取片：如果是UV膜，切割后通过紫外线照射，膜的粘性会大幅下降，方便吸嘴轻松取走芯片而不留残胶；如果是蓝膜，则依靠机械扩膜拉开间距来取片。
标准工艺流程：
晶圆+晶环上料 → 真空吸附定位 → 自动拉膜 & 剥离离型膜 → 硅胶压辊滚压贴合（关键步骤，需排气泡） → 环切刀裁膜 → 废膜收卷 → 出料
2. 设备分类与选型 ⚙️
根据自动化程度和晶圆尺寸，设备差异很大：
表格
类型 适用场景 特点
手动/半自动款 实验室、研发打样、小批量MEMS/SiC 人工上下料，自动送膜/滚压/裁膜。价格低，占地小，但良率依赖操作员手法。
全自动款 8寸/12寸大批量产线 机械手自动上下料、晶匣上料、自动换环、对接MES系统。UPH（每小时产能）可达40片以上，一致性极高。
真空贴膜机 高端封装、TSV、超薄晶圆 在真空腔体内压合，彻底杜绝气泡。通常用于正面贴膜或特殊干膜，注意区分：普通划片贴膜多为滚压式，真空式多用于封装压膜（Wafer Laminator）。
4. 避坑与选型建议 💡
分清“覆膜”与“压膜”：
如果是为了划片，选 Wafer Mounter（覆膜机），用滚轮贴蓝膜/UV膜。
如果是为了封装（如扇出型、2.5D/3D IC），需要贴PI/NCF干膜，选 Wafer Laminator（真空压膜机），这是高温高压工艺，设备完全不同。
关注“膜机匹配”：
如果你用的是高粘UV膜或超薄晶圆，务必确认设备的滚压压力是否可调、真空吸附是否分区。很多崩边问题不是膜不好，而是贴膜机压力过大或排气不畅导致的气泡应力。
晶圆划片贴膜机（Wafer Mounter，行业俗称蓝膜贴膜机）
定位：半导体后道封测核心设备，晶圆划片（Dicing）前工序，把划片膜（蓝膜 / UV 膜）贴在晶圆背面，将晶圆固定在金属划片环（铁环 / Frame）上，为刀片划片、激光划片做准备。
✅ 核心作用
- 固定晶粒防飞片：划片切割时，膜拉住芯片，避免切割水、振动导致晶粒崩边、飞片、移位；超薄晶圆（50μm 及以下）尤其依赖该工艺。
- 应力缓冲 + 保护：隔离切割冷却水、碎屑，保护晶圆正面电路。

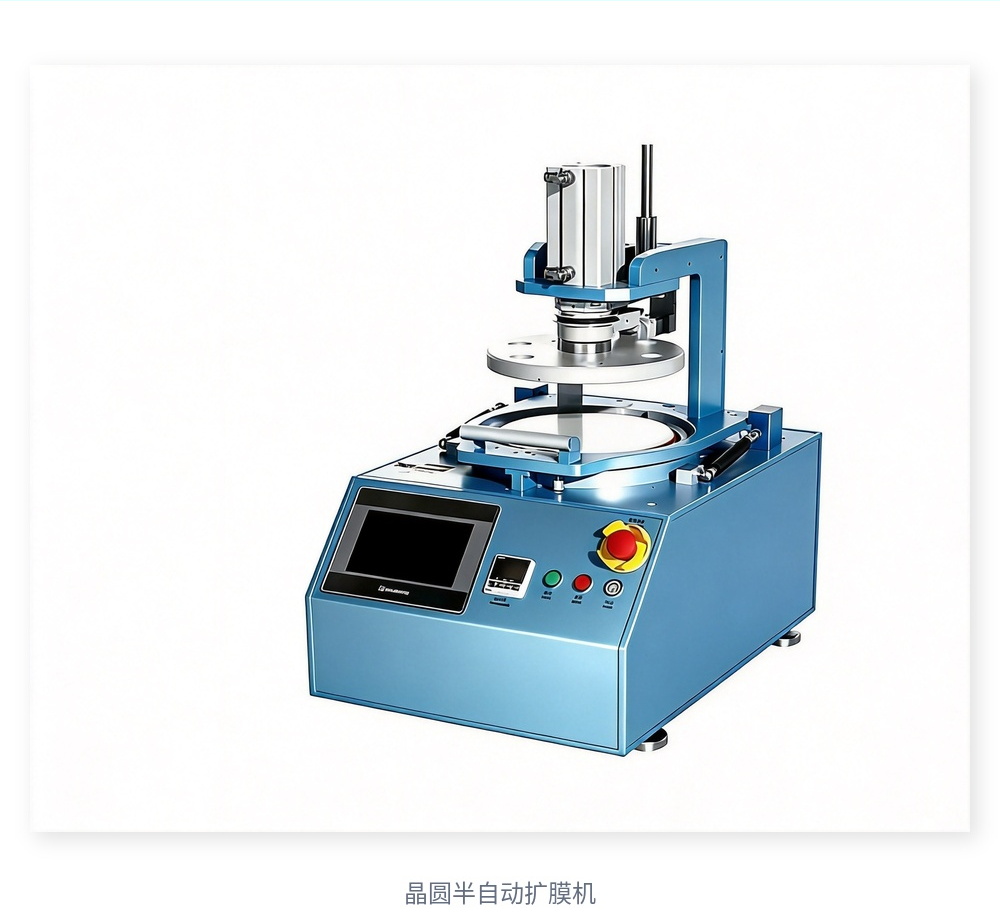

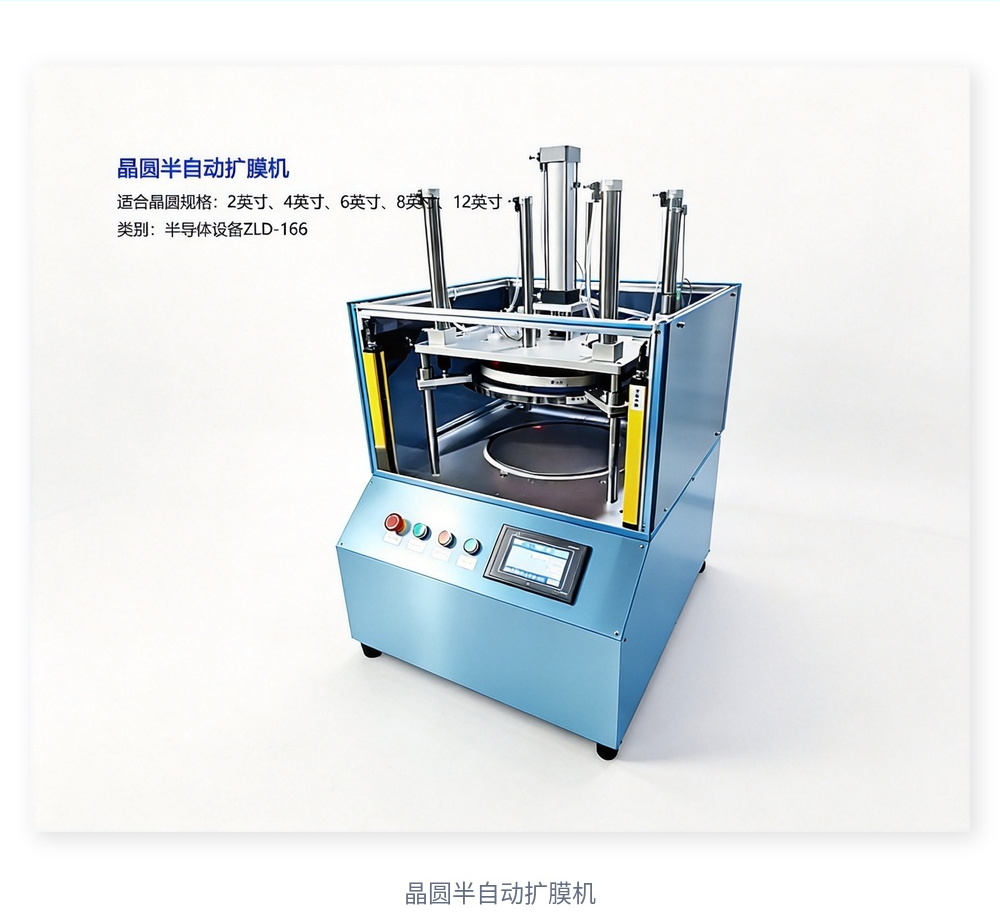

- 扩张取片：切割完成后可扩膜拉开晶粒间距；UV 膜经 UV 照射后粘性大幅下降，便于固晶机吸嘴拾取芯片、减少残胶。
📌 整机核心结构
表格
| 模块 | 功能说明 |
|---|---|
| 真空台盘 | 特氟龙 / 陶瓷多孔防静电台面，真空吸附晶圆 + 划片环；可选加热台（室温～100℃）适配超薄晶圆 |
| 放卷 / 收卷模组 | 伺服张力控制，自动剥离离型膜、回收废膜，兼容蓝膜、UV 膜卷料 |
| 压合单元 | 防静电硅胶压辊，压力、行走速度可调；真空贴合机型可大幅消除气泡 |
| 裁切机构 | 环切刀（沿划片环外圈裁掉多余膜）+ 直切刀 |
| 定位系统 | 平边 / V 缺口定位；全自动机型搭载视觉对位，对位精度 ±5~10μm |
| 防静电模块 | 离子风棒、防静电滚轮，消除静电，防止芯片静电击穿 |
| 电控 | PLC + 触摸屏，可存储多套工艺配方，安全联锁报警 |
⚙️ 标准工艺流程（半自动）
- 上料：人工将晶圆 + 划片环放置真空台，真空吸附固定
- 除静电清洁：离子风清除颗粒，减少气泡污染源
- 拉膜、预张紧：膜展开绷紧，避免褶皱
- 滚压贴合：硅胶辊匀速压合，把膜平整贴附晶圆背面
- 环切：刀头沿划片环外圈裁切多余膜
- 撕除废膜 → 下料，流转至划片机
🧾 设备分类
- 手动型：小批量、研发打样；4/6/8 寸为主，人工拉膜、手动压辊，成本低。
- 半自动型（主流）：自动放膜、压膜、裁切；人工上下料，量产工厂最常用，支持 4/6/8/12 寸。
- 全自动型：机械臂自动上下料、晶圆盒供片、视觉对位，对接产线，适合大规模量产，12 寸产线标配。
📎 膜材选型（蓝膜 vs UV 膜）
- 蓝膜（Blue Tape）：普通压敏胶，粘性恒定；适合厚晶圆（＞150μm）、大晶粒；成本低；缺点：取片剥离应力大，薄晶片易崩片。
- UV 膜：UV 照射前粘性高，划片后 UV 曝光，胶层固化、粘性骤降；适合减薄超薄晶圆、小尺寸芯片，取片应力小、残胶可控，是先进封装主流方案。
⚠️ 常见工艺不良
- 气泡：台盘脏、膜张力不均、压辊压力异常
- 膜褶皱：预张紧不足、台盘翘曲
- 边缘残胶 / 裁切不干净：环切刀磨损、对位偏移
- 崩边 / 裂片：贴膜后晶圆翘曲、膜粘性不匹配
- 静电损伤：离子风失效、台盘 / 滚轮不防静电
